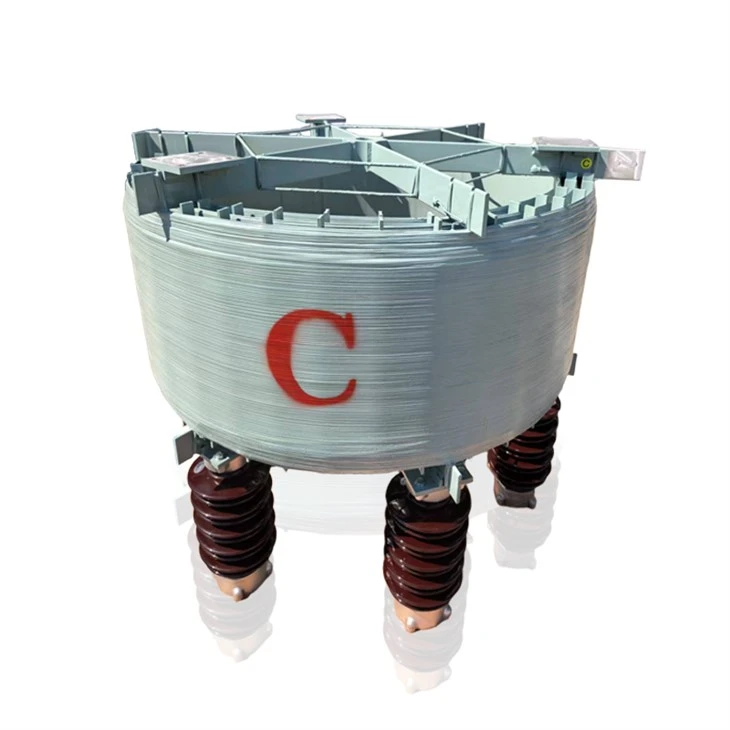

Reatores de núcleo aéreo
Os reatores Air Core são dispositivos indutivos projetados para fornecer impedância em circuitos elétricos sem usar um núcleo magnético. Ao contrário dos reatores com núcleo-de ferro, que dependem de materiais ferromagnéticos para aumentar a indutância, os reatores com núcleo-de ar utilizam materiais não{3}}magnéticos (por exemplo, enrolamentos de alumínio ou cobre) e dependem exclusivamente da geometria de suas bobinas para gerar indutância.
Principais recursos:
1. Características Lineares –Sem saturação magnética, garantindo desempenho estável mesmo em altas correntes.
2. Baixas perdas –A ausência de perdas no núcleo (histerese/correntes parasitas) melhora a eficiência.
3. Leve e compacto –Nenhum núcleo de ferro pesado reduz o peso e o tamanho.
Aplicações de reatores de núcleo aéreo
Sistemas de energia:Filtragem harmônica, compensação de potência reativa, limitação de corrente de falha.
Energia Renovável:Parques solares/eólicos para estabilidade da rede.
Industrial:Partida de motores, supressão de arco e sistemas UPS.
Circuitos de{0}alta frequência:Aplicações de RF e telecomunicações.
Especificações Técnicas dos Reatores Air Core
|
Categoria de parâmetro |
Especificações Técnicas |
Observações |
|
Parâmetros Elétricos |
||
|
- Tensão nominal |
Até 35kV |
Selecione com base no nível de tensão do sistema |
|
- avaliado como atual |
10A~5000A (personalizável) |
Deve corresponder à corrente de carga real |
|
- Indutância (L) |
0,1mH ~ 100mH (tolerância de ± 5%) |
Constante na faixa linear, sem saturação |
|
- Faixa de frequência |
50/60Hz (potência) ou 1kHz~1MHz (HF) |
Frequência de energia para redes, alta frequência para RF/telecomunicações |
|
- Aumento de temperatura |
Menor ou igual a 65K (conforme IEC 60076-6) |
Testado em temperatura ambiente de 40 graus |
|
Parâmetros Mecânicos |
||
|
- Material de enrolamento |
Alumínio/Cobre (encapsulado em epóxi) |
Alumínio para peso leve, cobre para melhor condutividade |
|
- Método de resfriamento |
Natural (AN) / Ar Forçado (AF) |
Modelos-de alta capacidade exigem resfriamento forçado |
|
- Classe de proteção |
IP00~IP54 (interno/externo) |
Modelos externos precisam de resistência à poeira/água |
|
- Orientação de montagem |
Vertical/Horizontal |
Evite ressonância mecânica |
|
Métricas de desempenho |
||
|
- Capacidade de sobrecarga |
2~3× corrente nominal (duração de 1s) |
Suporta picos de corrente-de curto-circuito |
|
- Linearidade |
>99% (dentro da corrente nominal) |
Desvio mínimo de indutância |
|
- Perdas |
<0.3% of rated capacity (no core loss) |
Significativamente menor que os reatores-com núcleo de ferro |
|
Padrões e Certificações |
IEC 60289/IEEE C57.16 |
Comissão Eletrotécnica Internacional e padrões IEEE |
|
Condições Ambientais |
-25 graus ~+55 graus (ao ar livre: -40 graus ~+70 graus) |
|
Por que escolher os reatores Air Core da LTEC?
LTEC – Capacitando Seus Sistemas com Inovação!
Preços e suporte competitivos
A fabricação -com boa relação custo-benefício e o serviço técnico dedicado proporcionam um valor excepcional.
Ampla cobertura de aplicativos
Ideal para redes elétricas, energias renováveis, sistemas industriais e muito mais, com desempenho comprovado em projetos globais.
Segurança e confiabilidade aprimoradas
O isolamento robusto e o gerenciamento térmico otimizado evitam o superaquecimento e garantem uma operação segura.
Tecnologia avançada e experiência
Com décadas de experiência em projetos de reatores, o LTEC garante reatores de núcleo de ar confiáveis e de alto-desempenho, adaptados às necessidades do setor.
Qualidade e durabilidade superiores
A engenharia de precisão e os testes rigorosos garantem estabilidade-de longo prazo, mesmo em condições operacionais adversas.
Soluções Personalizadas
Oferecemos projetos flexíveis (indutância, tamanho, métodos de resfriamento) para atender aos requisitos específicos do projeto.
Eficiência Energética e Baixas Perdas
Nenhum núcleo de ferro elimina a saturação e reduz as perdas por correntes parasitas, melhorando a eficiência do sistema.
