Transformadores do tipo seco são um tipo de transformador comumente usado na vida . Eles não são apenas ricos em variedade, mas também simples em design e construção . Você também pode escolher outras partes de acordo com o aplicativo real . as seguintes palavras discutirão em detalhes os campos, vantagens e opções de tipo de tipo. em detalhes em detalhes em detalhes, 3 »{2}., as seguintes palavras podem discutir em detalhes os campos,» e vantagens de {2. em que os seguintes usam os campos, e as vantagens .}, as seguintes que podem discutir em detalhes, os campos, e as vantagens {2.}, as seguintes que podem discutir em detalhes, os campos, e as vantagens {2.}. Inspiração .
Transformadores do tipo seco LTEC
Dry type transformer is a type of transformer that uses air or other gases as the insulation and cooling medium for windings and cores. It is safe, reliable, environmentally friendly, and has a wide range of uses. It can operate normally and smoothly under conditions of high humidity, fire risk, earthquake, etc., and is stable and powerful.
Os transformadores do tipo seco são seguros, confiáveis, ecológicos e não afetados pelo ambiente, portanto seu escopo de uso é muito amplo .
Indústria química, petrolífera e gás
Fonteiro da indústria química, petrolífera e gás: AnchinV
Os transformadores do tipo seco são frequentemente usados em vários equipamentos e fontes de alimentação de processos em indústrias químicas, petrolíferas e gás que envolvem substâncias inflamáveis e explosivas ., por exemplo, são frequentemente usadas em refinarias, plantas petroquímicas, pipelines e plataformas offshore .}}}}
Áreas ambientalmente sensíveis
Áreas ambientalmente sensíveis de origem: UTBTransformers
Transformadores do tipo seco são feitos de materiais ecológicos e podem ser usados para proteger o meio ambiente, impedir vazamentos de óleo e evitar fontes de água, solo e outras áreas . podem ser usadas especificamente em várias fontes de água, solo, florestas, áreas úmidas e outras áreas protegidas .}}}}}}
Áreas com riscos altos de incêndio
Áreas com riscos de alto incêndio: transformermfg
Transformadores do tipo seco podem ser usados em várias áreas com requisitos estritos para incêndio ou combate a incêndios para evitar incêndio ou minimizar o impacto do fogo, incluindo subestações internas, subestações subterrâneas, hospitais, escolas, hotéis, shopping centers ou centros esportivos .
Geração de energia renovável
Fora da geração de energia renovável: Maddox
Os transformadores do tipo seco podem ser conectados a outras fontes de energia renovável para formar uma grade para uma carga, como turbinas eólicas, painéis solares, usinas hidrelétricas, etc ., que podem ajudar o desenvolvimento e a utilização da energia renovável .}
Outras aplicações
Por exemplo, incluindo sistemas de tração, sistemas de navios, sistemas de mineração, data centers, etc. ., ele pode reproduzir uma função de alta desempenho e baixa manutenção .
Existem muitas vantagens de transformadores do tipo seco, incluindo
Alta segurança
Alta segurança: Redmetal
Comparados com outros tipos de transformadores, os transformadores do tipo seco não usam líquidos inflamáveis ou tóxicos, o que melhora a segurança durante o uso e reduz o risco de vazamento ou fogo de substâncias tóxicas ou inflamáveis .
Fácil de instalar
Os transformadores do tipo seco não requerem tanques de armazenamento de óleo ou outros requisitos especiais de fundação de baixo nível e podem ser instalados para longas distâncias ou cabos de baixa tensão, desde que estejam próximos da carga .
Nenhuma manutenção necessária
Sem manutenção necessária: compromete
Durante o uso, transformadores secos e úmidos não requerem nenhuma manutenção especial .

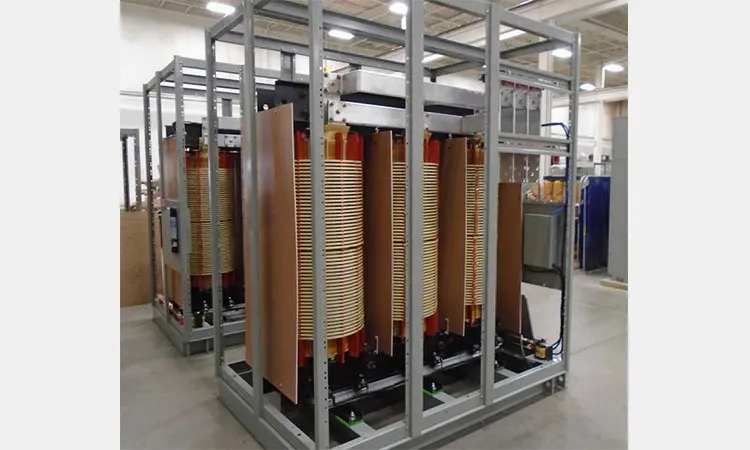

Estrutura resistente
FORAÇÃO DE ESTRUTURA RESULTA: OLSUN
Feito de materiais especiais, os transformadores do tipo seco têm uma estrutura robusta e podem suportar a vibração e o impacto máximos durante o uso, para que também possam manter uma saída estável no caso de um terremoto .
Alta impedância e força mecânica
Usando materiais de isolamento de alta qualidade, ele pode suportar ambientes de alta temperatura, com alta impedância, alta resistência mecânica e excelentes características de corrente de curto-circuito . é resistente à umidade e corrosão .
Operação tranquila e fresca
Soldado e frio da operação: MonolithicPower
Os transformadores do tipo seco quase não fazem ruído durante o uso e podem garantir que a vibração seja minimizada após a instalação .
Vida de serviço longo
Transformadores do tipo seco são feitos de materiais de alta qualidade e artesanato requintado, o que pode garantir uma vida útil suficientemente longa e garantir uma operação estável a longo prazo .
As principais desvantagens dos transformadores do tipo seco incluem:
Alto custo
Alto custo: Loanscanada
O alto custo dos transformadores do tipo seco é refletido principalmente nos materiais e processos de fabricação usados .
Peso mais pesado
Comparados com outros tipos de transformadores, os transformadores do tipo seco têm lacunas maiores e isoladores mais espessos ., portanto, no mesmo nível de potência e tensão, é maior e mais pesado .
Facilmente danificado
Facilmente danificado: Penbaypilot
Os transformadores do tipo seco usam um design de ventilação aberta ., portanto, é fácil causar um curto -circuito devido à entrada de matéria estranha ou partículas durante o uso .
Barulhento
Os transformadores do tipo seco usam um coeficiente de magnetoestrição mais alto, portanto o ruído gerado durante o uso também será maior .
Existem dois tipos principais de transformadores de tipo seco: transformadores de tipo seco de resina fundida e transformadores impregnados de pressão a vácuo .
Transformador do tipo seco de resina fundida
Resina fundida do tipo seco de forma de transformador: squarespace
O transformador do tipo seco da resina fundida, também chamado de CRT, é um transformador que usa material de resina epóxi para encapsular os enrolamentos primário e secundário . Este método de encapsulamento pode proteger os enrolamentos da umidade, poeira, pragas e outros fatores externos .}}

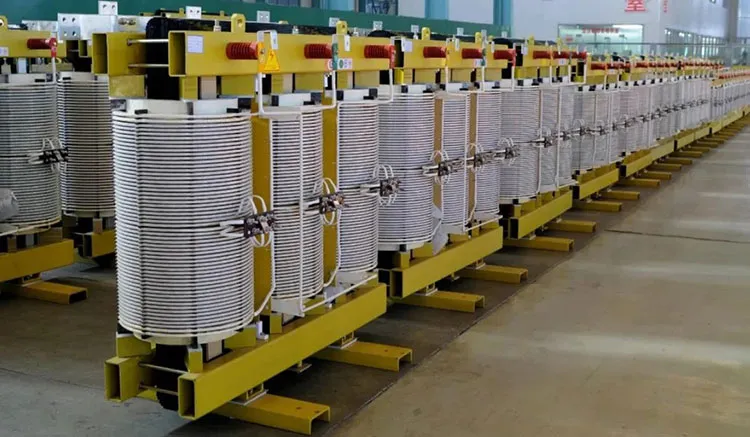

Suas vantagens incluem principalmente:
Suas vantagens incluem principalmente a origem: HanleyEnergy
- Não higroscópico e sem manutenção . É adequado para instalação e uso em ambientes de alta umidade, dentro de casa e em áreas perigosas, como incêndios .
- A baixa perda e a descarga parcial também podem suportar a sobrecarga, de modo a obter alta eficiência e vida longa .
- O grau de isolamento é f grau .
Pressão a vácuo Transformador impregnado
Pressão a vácuo Fora do transformador impregnado: Tirupatitransformer
Vacuum pressure impregnated transformer, also called VPI, is a transformer made of H-grade polyester resin, in a vacuum and pressure environment, for stationary winding. This production method can eliminate the air gap in the insulation layer while improving the mechanical strength, dielectric strength, and thermal stability.
Suas vantagens incluem:
Suas vantagens incluem: GoodTransformer
- Estrutura forte, e a concha é à prova de umidade e resistente ao calor, adequada para instalação ao ar livre e pode ser usada em ambientes especiais, como terremotos ou ambientes com grandes flutuações de temperatura .
- Fácil de manter e forte capacidade de resistir à corrente de curto-circuito;
- Seu nível de isolamento também é f ou h .
OTransformador do tipo secoé composto principalmente das seguintes partes:
Núcleo de ferro
Core de ferro: semicondutorForU
The iron core is mainly made of staggered silicon steel sheets. Its main function is to form a magnetic circuit, thereby reducing eddy current loss. The insulating layer is formed by coating the surface of the silicon steel with insulating paint and oxidizing it. At the same time, the iron core is also composed of the iron core body, fasteners, and peças isolantes .
Enrolamento
São fontes: Baumueller
Most of the windings are made of high-strength enameled wire with a fireproof grade of h. This ensures winding with excellent heat dissipation. Through a tight and uniform arrangement, the windings are mostly cylindrical, and the low-voltage windings are close to the iron core to facilitate the formation of iron core insulation.
Reator CC
DC de origem do reator: ATO
O reator CC também pode ser chamado de reator de suavização . é usado principalmente na parte CC do transformador . limitando o componente CA do DC sobreposto a um determinado valor especificado, pode garantir a saída contínua e estável da corrente, melhorando assim o fator de potência de entrada.}
Reator CA.
CA-REATOR: ATO
Unlike the DC Reactor, the AC Reactor is mainly used to limit the sudden change of power grid voltage and the current impact caused by voltage during operation. Since the power supply and voltage contain spike pulses, the AC in the whole circuit can not only prevent the interference of the power grid but also reduce the influence of harmonics.
Filtro EMI
Filtro de EMI: elcom
A função do filtro EMI é reduzir a interferência de rádio gerada pelo inversor .
Transformadores do tipo seco e transformadores do tipo líquido são dois tipos diferentes de transformadores . suas principais diferenças são:
|
Transformadores do tipo seco
TIPO DO TIPO DO TIPO DO FORMURAS: Vietnamtransformer |
LTransformadores do tipo iquid
Tipo de líquido Soldado aos transformadores: Eaton |
|
|
Diferentes ambientes de uso |
Os transformadores do tipo seco são feitos sem o uso de líquidos ou fluidos nocivos ., eles não liberam gases nocivos no meio ambiente durante o uso e não contêm líquidos inflamáveis; portanto, não há risco de explosão ou incêndio ., portanto, os transformadores do tipo seco têm confiabilidade estável e são a primeira opção para o uso interno, {}} 2}}} 2}} 2}} 2}}} 2}} 2}} 2}} 2}} 2., 2}} 2}} 2}} 2}} 2}} 2}} 2}} 2}} 2. 2,}, portanto, 2 a seco. instalações . |
O líquido usado em transformadores do tipo líquido é inflamável e explosivo ., você precisa ter cuidado durante o uso e também danificará o ambiente, por isso não é adequado para uso interno . ao escolher um transformador de tipo líquido, você precisa considerar os transformadores de silicona ou líquido de hidrocarbon. |
|
Facilidade de manutenção |
Os transformadores do tipo seco são fáceis de manter . Eles são principalmente refrigerados ao ar e requerem apenas inspeção visual padrão . Os requisitos de inspeção específicos precisam ser ajustados de acordo com seu próprio equipamento e a frequência de uso . devido à sua capacidade anti-poluição, é necessário considerar o impacto no ambiente durante o ambiente (3}} {} {} {}} {} {} {} {} por causa de sua capacidade anti-poluição, é preciso considerar o impacto no |
Os transformadores do tipo líquido requerem mais manutenção ., incluindo principalmente o ambiente em que são usados e os requisitos detalhados para uso . durante o uso, é necessário coletar e analisar os instrumentos do equipamento ou quaisquer sinais de vazamento . |
|
Requisitos de tamanho do equipamento e capacidade |
Os transformadores do tipo seco têm uma pegada maior e são limitados em tamanho e classificação de energia, adequados para necessidades de tensão pequena e média . |
Embora os transformadores do tipo líquido tenham uma pegada menor, eles podem lidar com tensões e capacidades mais altas . |
Durante o uso, é inevitável ter dúvidas sobre transformadores de tipo seco e transformadores cheios de óleo . para entender seu desempenho, você pode analisar principalmente os seguintes aspectos:
|
DRy Type Transformers
TIPO DO TIPO DO TIPO DO FORMURAS: Fase-A-Matic |
OTransformadores cheios de IL
FORRES DE TRANSFORMERS ALIMENTOS DE ALEIRO: GoogleUserContent |
|
|
Meio de resfriamento |
Os transformadores superaquecem durante o uso ou sob carga, para que precisem de um meio de resfriamento para evitar superaquecimento, evitando o fogo ou outros riscos . do tipo seco transformadores usam principalmente o ar como um meio de resfriamento . |
Enquanto os transformadores cheios de óleo usam principalmente óleo . |
|
Manutenção |
Transformadores do tipo seco não requerem manutenção adicional . |
Os transformadores cheios de óleo têm custos de manutenção mais altos e requerem atenção extra e testes regulares do óleo no equipamento e se há contaminação química . |
|
Custos operacionais |
Os transformadores do tipo seco têm maior consumo de energia e, portanto, custos operacionais mais altos . podem ser substituídos com mais frequência durante o uso . |
Transformadores cheios de óleo têm custos operacionais mais baixos . Eles usam principalmente a eficiência energética, a confiabilidade e a durabilidade tradicionais . |
|
Reciclabilidade |
Após o final de sua vida útil, as bobinas de transformadores do tipo seco são limitadas na reciclagem . |
Os núcleos de transformadores cheios de óleo são mais fáceis e mais ecológicos de reciclar . |
|
Eficiência |
Embora os transformadores do tipo seco sejam maiores em tamanho, eles são classificados para menor tensão . |
Portanto, os transformadores cheios de óleo são mais eficientes do que os transformadores do tipo seco . |
|
Localização da instalação |
O processo de fabricação de transformadores do tipo seco usa materiais não tóxicos e seguros, por isso são mais adequados para instalação interna e usam . |
Transformadores cheios de óleo são frequentemente instalados ao ar livre . porque podem liberar substâncias nocivas durante o uso e poluir o ambiente . |
O design de transformadores do tipo seco depende da eficiência, desempenho, durabilidade, etc ., entre eles, ao projetar, você precisa considerar os seguintes fatores:
Tipo de isolamento
Isolamento de tipo de isolamento: TheGundCompany
The insulation type affects the rated temperature, dielectric strength, mechanical strength, and thermal shock resistance of the transformer. Common dry type transformers generally use F or H grade insulation materials. Their high temperature resistance is 155℃and 180℃, respectively. These two insulation materials have good electrical and mechanical properties. Common insulation materials include verniz, resina epóxi, resina de poliéster, etc .
Material sinuoso
Solida de material sinuoso: Lucas-Nuelle
O material de enrolamento afeta a condutividade, resistência, perda e resistência mecânica do transformador . transformadores de tipo seco comuns usam cobre e alumínio como materiais de enrolamento . Isso pode aumentar a condutividade e reduzir os custos .
Material central
Central de material: maddox
You can choose a core material with low hysteresis loss. This material can reduce no-load losses and improve the efficiency of the transformer. Because the core material determines the flux density, magnetic permeability, hysteresis loss and eddy current loss of the transformer. Common core materials on the market include silicon steel, cold rolled grain-oriented silicon steel (CRGO), metal amorfo, etc .
Regulamento
Regulação refere-se à proporção da queda de tensão de carga total e a tensão de não carga no transformador . depende da impedância e resistência do transformador e pode refletir a capacidade do transformador de estabilizar a saída de tensão em diferentes condições de carga .}}}}}}}}}
Expectativa de vida
Expectativa de vida: Depositphotos
A vida útil do transformador é facilmente afetada pela temperatura, umidade, poeira e líquidos corrosivos do ambiente . Portanto, o grau de isolamento e a qualidade do transformador do tipo seco devem ser considerados no design para suportar altas temperaturas ou um ambiente severo .}
Perda
The losses of the transformer mainly include no-load loss and load loss. No-load loss refers to the loss of the core and eddy current loss. Load loss refers to copper loss or stray loss. These losses affect the efficiency, heating, or cooling of the transformer. Therefore, when selecting the core winding and insulation material, the best performance and Os parâmetros de design relacionados devem ser considerados .
Sobrecarga
A sobrecarga do transformador ocorre quando o transformador opera além de sua capacidade ou temperatura nominal ., isso pode fazer com que o transformador superaqueça ou o isolamento quebrar, a linha para curto -circuito ou um incêndio ., portanto, um sistema de resfriamento ou condicionamento de ar é necessário no design .}
K fator
K Factor de origem: Slideserve
O fator K refere-se à influência do calor gerado pela corrente não sinusoidal no enrolamento a que o transformador é submetido durante a operação . Essa influência gerará harmônicos, o que aumentará a perda ou o aquecimento e a distorção do transformador .
Antes de escolher um transformador do tipo seco, você precisa considerar:
Está instalado em ambientes fechados ou ao ar livre?
Está instalado em ambientes fechados ou de origem externa: mídia
Different dry type transformers are used in different environments. Air-cooled transformers are more suitable for indoor installation and use, including hospitals, universities, office buildings, and residential areas. Other dry type transformers are more suitable for use in extreme environments and areas, including environmentally sensitive areas, high fire risk areas, performance halls and conference centers, petrochemical and natural gas industry areas, etc .
Durante a instalação posterior do transformador, é necessário seguir estritamente os requisitos do fabricante . incluem:
Manuseio após a entrega
Manuseio após a entrega: RadiusGroup
O centro de gravidade do transformador é relativamente alto, portanto, atenção especial deve ser dada durante o processo de manuseio posterior ., não o coloque em um ambiente úmido . se precisar ser usado ao ar livre ou em ambientes severos, a proteção à prova de umidade deve ser feita antecipadamente .}}}
Armazenar
O ambiente de armazenamento do transformador deve ser o mais seco possível, e a temperatura deve ser mantida constante . A embalagem deve estar o mais intacta possível, e o equipamento e o ambiente devem ser mantidos secos antes da instalação e energia em .
Condições de instalação
Diretor de condições de instalação: mídia
As condições de instalação devem levar em consideração as condições de ventilação, níveis de ruído, etc ., dos ambientes internos e externos . A área de instalação do transformador do tipo seco deve ser seco, livre de poeira e livre de umidade excessiva, fertilizantes, produtos químicos e outros fumos corrosivos ou vaporários {{{{{{{{{{{
Isolamento de materiais inflamáveis
Isolamento de materiais inflamáveis de origem: Adobe
Durante o processo de instalação, o transformador deve tentar evitar o contato com materiais inflamáveis, e as passagens na área de instalação devem estar soltas o suficiente para facilitar a mudança, ajuste ou movimento do transformador .
Ventilação
O transformador possui um sistema de resfriamento normal, que pode manter a circulação e circulação normal do ar no ambiente do transformador e garantir que a temperatura possa ser mantida dentro do valor nominal .
Durante o uso, o equipamento deve ser mantido e testado em estrita conformidade com os requisitos de manutenção, incluindo:
Log de temperatura
Temperatura de toras: termômetro
Você precisa ler e registrar a faixa do controlador de temperatura do transformador regularmente . sob condições de carga normal, registre os dados, compare e corrija -os com dados históricos e ajuste -os a qualquer momento, se houver um problema .
Manutenção no estado de desligamento
Inspecione, limpe, repare ou teste o transformador em um estado de desligamento . Você precisa usar roupas de proteção de arco e desconectar a linha pela primeira e segunda vez . todos os terminais devem ser fundamentados .
Inspeção visual
Fora da inspeção visual: getMaintaix
Através da inspeção visual, você pode verificar se as partes do transformador estão soltas ou caindo . a área operacional, se a temperatura ambiente é adequada e o efeito de ventilação deve ser registrado .}
Limpeza de equipamentos
Para alcançar a maior eficiência do equipamento, por motivos de segurança, você precisa limpar o equipamento regularmente . use um aspirador de pó para absorver e limpar a poeira e a sujeira no ventilador de refrigeração ou no interior do equipamento . não use limpeza química para limpar a superfície do equipamento durante o processo .}
Verifique se há possíveis problemas ou defeitos
Ao inspecionar o transformador, você deve verificar seu núcleo para ferrugem ., verifique se há sinais de carbonização sobre enrolamentos e isolamento e conexões elétricas soltas, corrosão, corrosão ou descoloração .} verifique se há rachaduras, descoloração ou isolamento solto .}}}}
Além da manutenção, limpeza e comissionamento de rotina, os transformadores também precisam ser testados durante a operação . Esses testes podem evitar várias emergências ., portanto, você precisa prestar atenção aos seguintes pontos:
Turns de transformador Ratio (TTR)
Turns de transformador Ratio (TTR) -Sourced: TestGuy
A proporção de giro do transformador refere -se principalmente à condição dos enrolamentos e do núcleo do transformador ., você pode testar se a taxa de tensão real entre os enrolamentos primário e secundário é consistente com as classificações na placa de identificação ou a certificação do fabricante .
Teste de resistência ao isolamento (IR)
Teste de resistência ao isolamento (IR)-Entendido: keystone-holable
Teste a integridade do isolamento entre os condutores de enrolamento da bobina . Cada classificação do transformador tem um requisito de resistência mínima . Portanto, se a resistência real for menor que o requisito mínimo, o transformador tiver uma falha potencial .}
Teste de resistência de enrolamento (WR)
Teste de resistência do enrolamento (WR) -Sourced: Tytorobotics
Antes de o transformador ser testado na fábrica ou usado diariamente, é necessário medir a resistência do enrolamento da bobina de cada tensão de toque . compare e depure de acordo com a gama de classificações definidas pelo fabricante .
Outros testes
Você pode executar testes de certificação da série ELSCO em cada dispositivo e gravar os resultados no certificado de acompanhamento . Isso pode ajudar no diagnóstico do dispositivo durante o uso posterior .
As vantagens dos transformadores do tipo seco são muitos, incluindo produção estável, segurança e confiabilidade, simpatia ambiental, alta eficiência, vida útil longa e baixo custo de manutenção . esse tipo de transformador é bem adaptado ao mercado ., se você tiver mais perguntas, é bem-vindo para nos consultar.
