O que é um reator? Quais são os tipos de reatores? O que são reatores de linha CA e reatores de linha DC? Qual é a diferença entre eles? Como escolher reatores de linha CA e reatores de linha DC? Quais são suas respectivas vantagens e funções? Quais são suas áreas de aplicação?
Este artigo descreve as características e os tipos de reatores de linha. Ele se concentra em comparar as diferenças e semelhanças entre os reatores da linha CA e os reatores da linha CC. Suponha que você esteja preocupado em escolher reatores de linha CA e reatores de linha CC. Esta postagem é a sua melhor escolha.
O que é de origem harmônica: GoogleUserContent
Os harmônicos são gerados naturalmente em todas as fontes de energia CA e CC, incluindo unidades e retificadores. Esses harmônicos são gerados porque a tensão da linha CA na unidade é maior que a tensão do barramento CC. Os harmônicos prejudicam o sistema da grade e devem ser eliminados porque aumentam as perdas do sistema e interrompem a operação normal de outras cargas.
O que é um reator de linha e como isso afeta a origem dos harmônicos: PrecisionAutomation
Reatores de linhatambém são chamados de indutores. São bobinas de fios de arame em torno de um núcleo magnético. Quando a corrente flui através das bobinas, os campos magnéticos são gerados. Esses campos magnéticos aumentam a impedância da linha, reduzindo assim a quantidade de harmônicos que a unidade injeta no sistema elétrico e nas instalações.
Quando os harmônicos são menores, a amplitude atual é maior e a distorção harmônica é maior. Quando os harmônicos são maiores, a amplitude atual é menor. A amplitude atual é geralmente inversamente proporcional ao número harmônico.
O que é uma linha CA de origem do reator: BAIDPOWER
Os reatores da linha CA são dispositivos conectados especificamente em série com a linha de entrada da unidade. Eles ajudam a reduzir os harmônicos no sistema. Eles geralmente estão localizados entre a linha e a unidade, atuando como um buffer para o surto e outros transformadores transitórios, fornecendo um alto nível de proteção contra surtos. Os reatores da linha CA também têm desvantagens. Há uma queda de tensão sobre eles, que pode causar instabilidade de tensão de entrada e fazer com que o sistema tropeça, o que pode afetar negativamente a saída da unidade.
O que é um reator de linha DC ou de foque de estrangulamento: MagNetics controlados
O indutor de linha CC geralmente é conectado entre o diodo e o barramento DC. Ele também remove os harmônicos do sistema. No entanto, sua capacidade de remover harmônicos pode ser um pouco menor que a do reator da linha CA. O reator da linha CC geralmente é menor em tamanho e adiciona a impedância necessária para reduzir os harmônicos sem reduzir a tensão do sistema. Ele não introduz surtos de tensão ao retificador para fornecer qualquer buffer adicional.
Os reatores da linha CA e os reatores da linha CC têm suas vantagens e usos.
O objetivo dos reatores da linha CA é:
Supressão harmônica
Origem da supressão harmônica: allmitecircuits
Os reatores da linha CA podem limitar os harmônicos, especialmente a 5ª, 7ª ou maior harmônicas e as correntes de surto. Isso protege o equipamento de picos e transientes de tensão na linha CA, melhora o fator de potência do sistema e também pode reduzir a distorção de ondas de linha causada por diodos e interruptores de tiristor.
Seu local de instalação é:
Os reatores da linha CA são geralmente instalados em ambos os lados da potência CA da unidade ou do sistema de energia, como o lado de entrada do inversor ou entre a grade e o retificador.
Seus principais recursos são:
- É adequado para sistemas com frequências sinusoidais da forma de onda CA.
- Ele usa um núcleo de disco e pode lidar efetivamente com os campos magnéticos CA.
- Sua impedância nominal é geralmente expressa como uma porcentagem, como 3% de impedância ou 5% de impedância.
O objetivo de usar um reator de linha DC é:
O objetivo de usar um reator de linha DC é de origem: perturbação de tensão
- Pode suavizar a corrente de ondulação do barramento CC e reduzir a corrente de pico.
- Limite a corrente de entrada gerada quando o motor iniciar ou a carga do motor muda.
- Melhorar a eficiência do inversor.
- Reduza a corrente descontínua e reduza os harmônicos refletidos do lado CA.
Seus principais recursos incluem:
- É especialmente usado em sistemas CC com alterações mínimas de indutância.
- Geralmente é feito de material de ferro oco ou com gapped.
O escopo do uso de reatores de linha CA e reatores de linha CC se sobrepõem. Eles são amplamente utilizados em:
Máquinas industriais e a indústria de automação
Máquinas e automação industria
Quando o reator de linha é comparado ao acionamento do motor, ele pode reduzir os picos de tensão e os harmônicos gerados pela troca de equipamentos de alta potência e maximizar a vida útil do equipamento mecânico.
Sistemas de energia renovável
Sistemas de energia renovável: JMHPower
Os sistemas de energia renovável incluem energia solar, energia eólica e outros sistemas. Os reatores da linha CA podem ser instalados em dispositivos de geração solar e de energia eólica para ajudar a manter a estabilidade da qualidade da energia na grade de energia. Ao filtrar o ruído elétrico e os harmônicos, também pode garantir a operação eficiente e segura dos sistemas de energia renovável.
Sistemas HVAC
Sistemas de HVAC: FrotheatingCooling
Os reatores da linha CA são amplamente utilizados nos sistemas HVAC, que reduzem significativamente o ruído elétrico e reduzem a interferência dos inversores.
Os reatores de linha CC são mais comumente usados nos seguintes sistemas ou equipamentos:
Unidades de frequência variáveis
Drives de frequência variáveis: Realpars
Os reatores da linha CC podem ser usados em unidades de frequência variáveis para estabilizar a tensão do barramento CC entre o retificador e o inversor. Ao reduzir a ondulação atual, também pode melhorar o desempenho do motor, incluindo a proteção dos capacitores de grandes correntes de pico, prolongando assim a vida útil do equipamento.

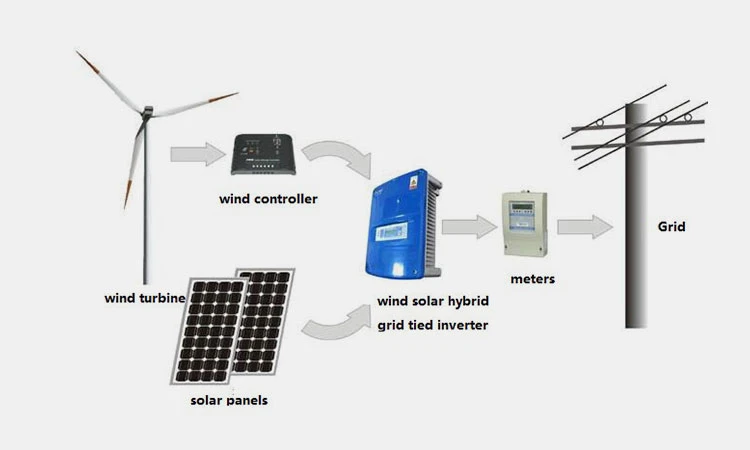

Inversores solares e de vento
Inversores solares e de vento: Solarpanelkitschina
Os reatores da linha CC são amplamente utilizados em inversores solares e de vento. Eles podem converter energia CC em energia CA e suavizar a entrada CC de painéis solares ou turbinas eólicas. Ao melhorar a eficiência do inversor, eles também podem evitar picos de corrente reversa.
Fontes de alimentação ininterruptas e sistemas de bateria
Fontes de alimentação ininterruptas e sistemas de bateria: Arimon
Os reatores de linha CC podem ser usados em fontes de alimentação ininterruptas e sistemas de bateria para filtrar a saída CC em aplicações eletrolíticas, eletroplatadas e de fundição.
Por que é importante aterrar-se com reatores de linha CA e reatores de linha CC: Romanmfg
No sistema de energia, se a corrente de falha não estiver aterrada, quando essa corrente flui pela unidade, ela danificará a unidade. Portanto, é muito importante aterrar adequadamente a corrente de falha.
O reator da linha CA tem a função de ter aterramento. No entanto, o indutor de linha CC de bobina única não tem a função do aterramento. Portanto, quando você usa o indutor de linha CC, pode usar o novo reator de linha CC de bobina dupla. Este reator tem a função do aterramento e pode proteger bem o seu equipamento.
A principal diferença entre os reatores da linha CA e os reatores da linha CC é que, embora ambos reduzam os harmônicos e mantenham a tensão, os reatores de CC não são tão bons em mitigar os harmônicos quanto os reatores CA. Outras diferenças são:
Os reatores da linha CA reduzem os harmônicos, mitigam as condições transitórias e ajudam a manter a tensão de fase a fase adequada. Os reatores de DC também mitigam os harmônicos, mas sua atenuação harmônica é menor que a de um reator CA do mesmo tamanho.
|
Reatores de linha CA.
Reatores de linha CA: reatores de linha DC do ACDCDRIVES |
Reatores de linha CC
Reatores de linha CC
|
|
|
Reduzir harmônicos |
Os reatores CA podem reduzir os harmônicos, mitigar os transientes e manter a tensão adequada. |
Os reatores da linha CC podem mitigar os harmônicos, mas o efeito é mais fraco. |
|
Aprimorar os transientes |
Os reatores CA podem fornecer proteção adicional, reduzindo a tensão no retificador. |
Os reatores de CC podem proteger contra transientes e evitar a falha do retificador devido aos transientes atuais. |
|
Custo |
Os reatores CA são mais caros que os reatores CC, mas têm melhor desempenho e são mais amplamente aplicáveis. |
Os reatores da linha CC são maiores, mais caros e mais eficientes, mas têm a desvantagem dos limiares de tensão da linha de pico mais baixos. |
|
Aumentar a impedância |
Os reatores da linha CA podem fornecer um caminho de alta impedância para transientes rápidos, reduzindo a tensão transitória no retificador. |
Os reatores da linha CC fornecem um caminho de baixa impedância para transientes rápidos. |
|
Perdas |
Os reatores da linha CA têm perdas mais altas, mas têm melhor desempenho de proteção de tensão transitória. |
Os reatores da linha CC têm perdas mais baixas, para que funcionem com mais eficiência.
|
As vantagens dos reatores da linha CA incluem:
Supressão harmônica
Soldição de supressão harmônica: mdpi
Reduzindo a distorção harmônica total no sistema, suprimindo continuamente os harmônicos de ruído de alta frequência, como a 5ª, a 7ª e a 11ª ordem.
Proteção de pico de onda e tensão
Surge e tensão de proteção contra picos: ElectronicsBeliever
Ao reduzir a queda de tensão causada por dispositivos semicondutores de troca rápida. Os reatores da linha CA podem absorver transientes de tensão causados por distúrbios da grade, como ataques de raios ou comutação do capacitor, estabilizando assim a tensão do sistema.
Limitação de corrente de entrada
INRUSH CUNSO
Ele pode limitar a corrente de ingresso, iniciando suavemente o motor ou o transformador, impedindo que o interruptor tropeça durante o processo de inicialização, etc.
Melhoria do fator de potência
Power Fator Melhoria de melhoria: Eeeguide
Pode corrigir parte do fator de potência e suavizar a onda de corrente para reduzir a demanda por energia reativa, reduzindo assim os efeitos adversos do fator de baixa potência.
Estendendo a vida útil do equipamento
Ao limitar a corrente de alta frequência, ele pode proteger o motor contra picos de tensão, minimizando assim o superaquecimento de cabos ou transformadores e prolongando a vida útil do equipamento.
Redução de ruído emi ou rfi
Fonte de redução de ruído em EMI ou RFI: Murata
Ele pode filtrar a maior parte do ruído de alta frequência que interfere no sistema de comunicação e impede a interferência de qualquer outro ruído na linha de produção automatizada.
Embora os reatores da linha CA tenham muitas vantagens, eles também têm muitas desvantagens em seu design. Estes incluem:
Fazendo com que equipamentos sensíveis tropeçam
Os reatores da linha CA são propensos a menor tensão e disparo de equipamentos sensíveis em baixas velocidades, o que pode afetar o desempenho do circuito de grades ou grades fracas com baixa capacidade de curto-circuito.
Perda de energia ou aquecimento
Perda de energia ou fonte de aquecimento: Wikimedia
Os reatores da linha CA são propensos a perdas ou aquecimento causado pela resistência nos enrolamentos. Portanto, eles requerem resfriamento adicional em quadros de interrupção fechados, o que aumenta os custos operacionais.
Efeito limitado de supressão harmônica
FOLDO DE EFECTO DE SUPORTIÇÃO Harmônica limitada: MDPI
Ao contrário dos filtros ativos, embora possam reduzir os harmônicos, ele não pode eliminá -los. E tem um efeito ruim na redução de harmônicos de alta frequência.
Falhas de design
Seu design de volume é grande e volumoso e é facilmente limitado pelo espaço. Portanto, seus requisitos de instalação são mais altos e possuem um núcleo e enrolamentos maiores, que não são convenientes para a operação diária e são mais complicados de instalar.
Custo mais alto
Mais alto de origem de custo: ações
São usados mais materiais, como cobre ou ferro, o que aumenta o custo e o torna mais caro que os reatores CC.
Possíveis ressonâncias
As ressonâncias harmônicas podem ocorrer quando os reatores da linha CA interagem com os capacitores de correção do fator de potência.
As vantagens dos reatores de linha DC incluem:
Picos de corrente limitando da linha
Limitador da linha Corrente de picos: IAEIMAGAZINA
Os reatores da linha CC podem desacelerar o aumento da corrente e prolongar a fase de condução atual. Produz uma forma de onda quase quadrada com um pico máximo de 180% da corrente de entrada nominal. Portanto, pode limitar o pico atual da linha.
Reduzindo a linha de corrente de corrente
Reduzindo a linha de Harmonics de linha de Harmonics: ResearchGate
Os reatores da linha CC podem eliminar efetivamente a 5ª a 13ª harmônicas do sistema. Ele pode efetivamente suavizar os harmônicos na corrente e suprimir a distorção harmônica total no sistema.
Tensão de barramento de suavização
Suavização de barramento de barro de tensão DC: Knowlescapacitors
Os reatores da linha CC podem reduzir o valor efetivo da tensão do barramento CC e também reduzir as perdas de semicondutores de energia.
Embora os reatores da linha CC sejam muito capazes e amplamente utilizados, eles ainda têm desvantagens. Estes incluem:
Não é possível substituir os reatores de saída
Não é possível substituir os reatores de saída: inversores
Os reatores da linha CC não podem garantir que os cabos mais longos possam ser usados sem os reatores de saída. Se o comprimento do cabo no seu sistema exceder 200 metros, você ainda precisará usar os reatores de saída.
Não pode operar com a corrente
Com os reatores da linha CC, os enrolamentos do motor não podem operar com a corrente, para que você possa usar filtros.
Para melhorar a qualidade do poder, eliminar harmônicos, surtos e grades fracas, você pode ter reatores CA. Se você deseja uma saída CC suave, como unidades de frequência variável, inversores, sistemas de alta corrente CC, etc., você pode escolher reatores CC. Se você deseja consultar mais equipamentos para proteger seu sistema de energia, você pode ser bem -vindo para nós!
